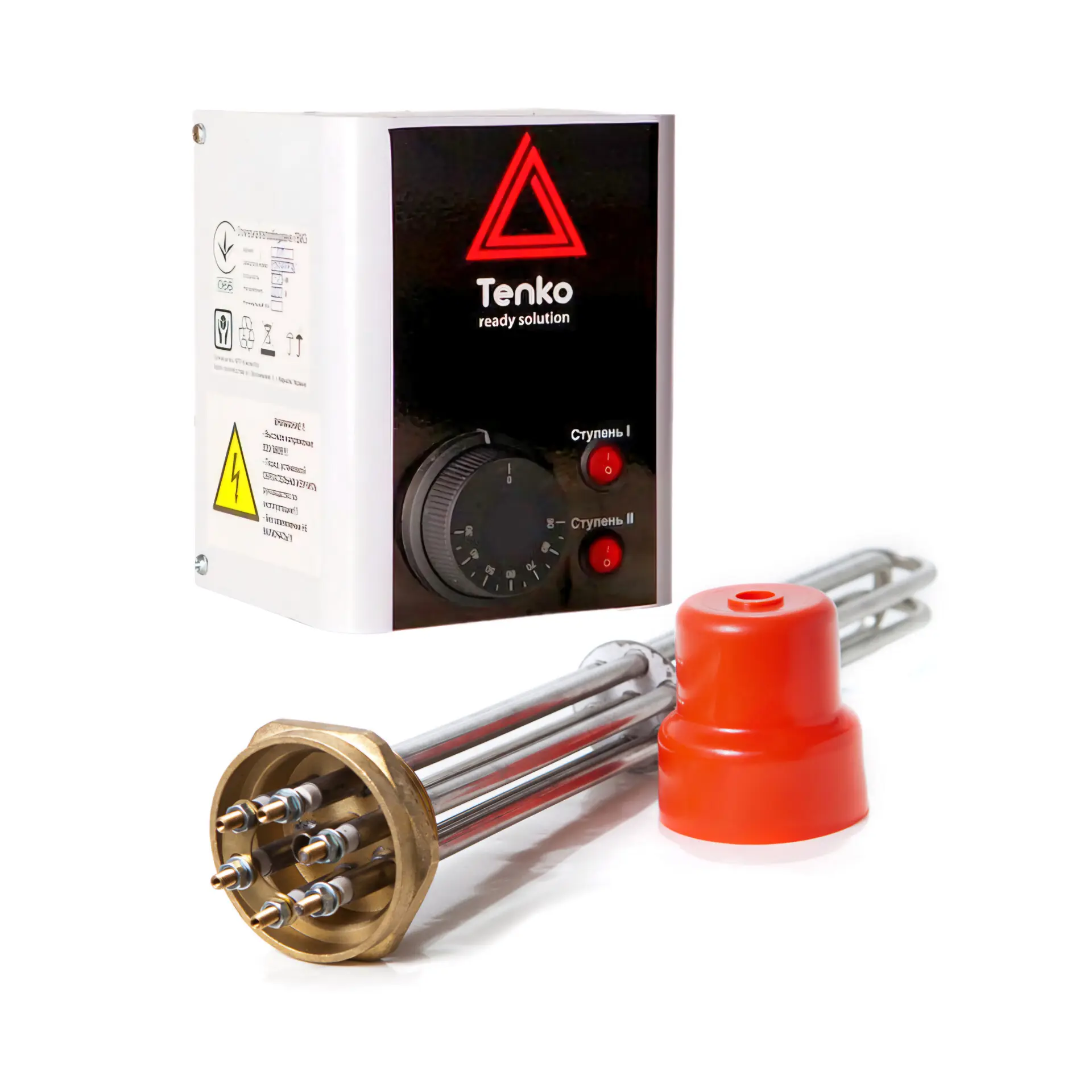

Тен для опалювальних котлів з регулятором температури (терморегулятором), комплект блоку тенів 10,5 кВт з блоком управління 400 В

Комплект ТЕНів із блоком управління для котлів

Блоки електронагрівачів (ТЕНБ) призначені для нагрівання води в резервуарах під тиском до 8 атм. Блоки використовуються як комплектуючі вироби в промислових установках, в електроустановках. Блок є групою ТЕНів, змонтованих у різьбовому або плоскому фланці. Для кріплення блоків на об’єкті фланець забезпечений різьбленням, а зі зворотного боку шестигранником під ключ. Контактні стрижні електронагрівачів з’єднані між собою перемичками. Для підключення зовнішнього ланцюга може бути будь-яка пара контактних стрижнів, не з’єднаних між собою. Конструкція блоків є нероз’ємною. Експлуатувати блоки можна тільки в тому середовищі, для якого вони призначені. Активна частина корпусу електронагрівачів блоків повинна повністю перебувати у робочому середовищі.

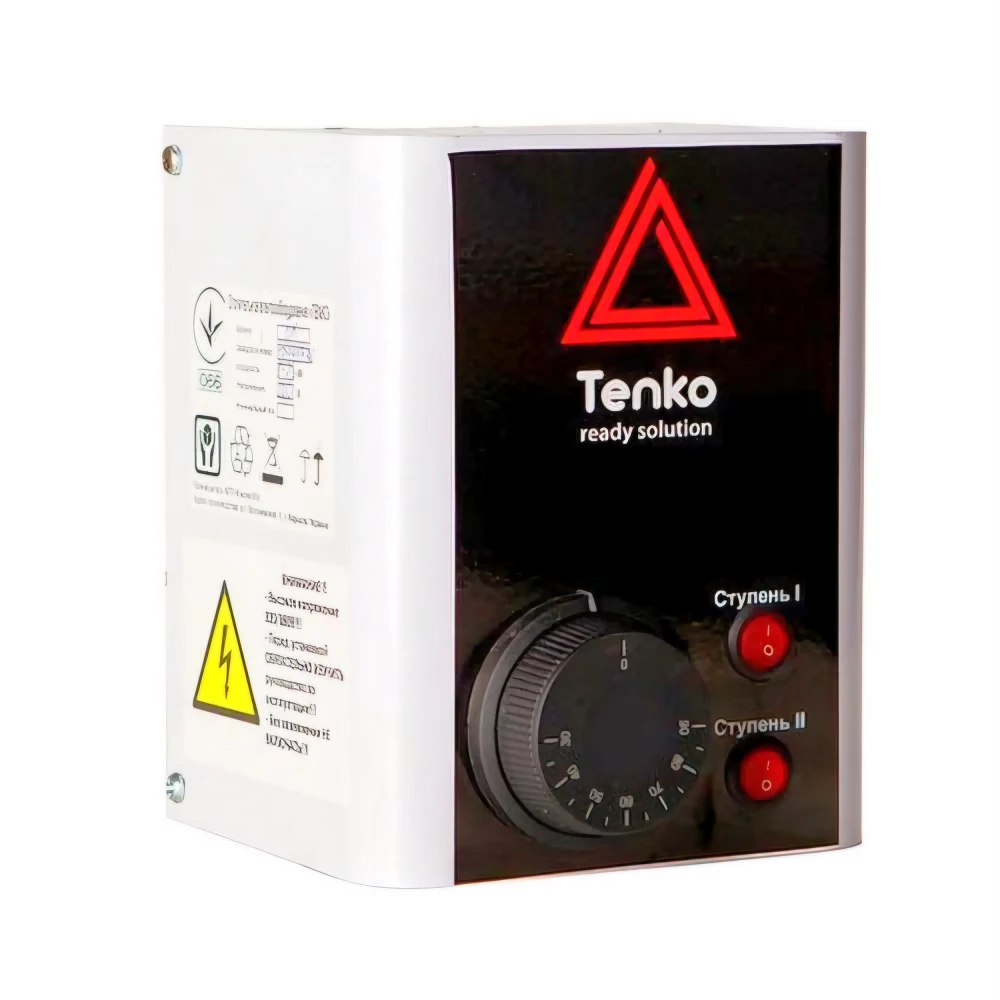

Блок керування БК – це пристрій від Tenko, розроблений для керування трубчастими електронагрівачами в твердопаливних котлах, ємностях для нагрівання рідини та інших системах, в яких вони змонтовані.
Використання блоку управління БК дає Вам можливість контролювати температуру теплоносія за допомогою капілярного термостата в межах 0-90 градусів Цельсія, а також за допомогою кнопок на лицьовій панелі можна варіювати кількість ступенів нагріву. Кнопки також мають індикацію – при включеному нагріванні вони підсвічуються.

Не комплектується дроти.

Блок ТЕНів та температурний блок управління в класичному вигляді є блоком управління ТЕНами для комбінованих твердопаливних та електричних котлів, саморобних водонагрівачів та інших апаратів. які включають до своєї конструкції ТЕНи. Застосовуються для регулювання напруги та потужності струму в ТЕНах, що встановлюються на твердопаливні комбіновані котли.

Блок управління конструктивно являє собою монолітний блок з електромеханічним терморегулятором зібраному на реле, двопозиційними перемикачами напруги та перемикачами ТЕНів, електромеханічним термометром, що встановлюється безпосередньо на корпус котла або іншого апарату або можливий навісний спосіб монтажу.

Блок має дуже компактні розміри та технологічний вигляд.

Технічні характеристики:

• Напруга, 400;
• підключення трифазне
• керування, електромеханічне;
• регулятор керування, двопозиційний;
• регулювальна потужність блоку керування; до 15 квт.
• діаметр підключення ТЕНу 1 1/2″,
• робоча довжина ТЕНу 420 мм.

Детальні характеристики

Блок управління здійснює встановлення та регулювання температури теплоносія за допомогою капілярного термостата. Ступінчасте регулювання потужності трубчастих електронагрівачів (ТЕН) здійснюється
за допомогою кнопок на лицьовій панелі. Кожен із ступенів відповідає 50% потужності блоку.

Примітка: допоміжні матеріали для монтажу пристрою не входять до комплекту поставки та повинні бути придбані окремо.

Підключення пристрою провадити трьома одножильними проводами у разі підключення до мережі 400В.

У комплект поставки входять:

– Блок управління ТЕН

– ТЕН 10,5 кВт для котлів

– Посібник з експлуатації
